Descripció dels productes
Aquesta màquina de soldadura de bigues SAW H és de tipus pòrtic, la columna vertical i la plataforma superior estan fetes de perfils estàndard nacionals per evitar la deformació causada per l'estrès causat per les costures de soldadura excessives de les plaques, assegurant un funcionament segur i fiable de l'equip i una llarga vida útil.
Hi ha rodes de guia per caminar als dos extrems d'un costat de la biga de l'extrem de caminar, i les rodes de guia s'ajusten per l'eix excèntric per pressionar la superfície del rail guia per guiar-la, cosa que garanteix la velocitat de funcionament estable i segura del marc.
L'amplada estàndard del carril és de 5 metres i la longitud és de 18 metres (el client proporciona el carril i la placa de pressió de 24 kg/m i altres accessoris), i la carrera de soldadura efectiva és de 15 metres.
Podem fer una màquina de soldadura automàtica de bigues H segons la vostra sol·licitud de biga.
Feu un seguiment eficaç de les soldadures en temps real i reduïu els ajustos freqüents a la pistola de soldadura a causa de la deformació de la peça durant la soldadura SAW.
S'afegeix un dispositiu de molla per sobre del marc de guia d'arc, i els dos estan connectats de manera flexible per garantir que les quatre rodes de guia puguin comprimir la soldadura d'acer del perfil quan la soldadura es deforma i, al mateix temps, puguin pujar per la soldadura de la creu variable. biga de secció (no existeix aquest dispositiu d'altres proveïdors).
Nota: la nostra màquina de soldadura d'arc d'arc submergit de feix H està equipada amb un parell de marcs de guia d'arc d'acer en forma de H i un parell de marcs d'arc de guia de feix en forma de caixa. En substituir el marc de guia de l'arc, es poden soldar tant les peces d'acer en forma d'H (columnes transversals) com les peces de biga de caixa sense desmuntar-les.
Paràmetres dels productes
Article | Valor |
Calibre de pòrtic | 5000 mm |
Longitud de la pista | 18000 mm, carrera de soldadura efectiva 15000 mm (El client proporciona el carril de guia de 24 kg, la placa de pressió i els accessoris corresponents) |
Amplada de la placa d'ala d'acer en forma de H aplicable | 140-800 mm |
Alçada del web de biga H aplicable | 160-2000 mm |
Longitud de peça aplicable | 4000-15000 mm |
Posició de soldadura de biga H | Soldadura d'embarcacions (es pot soldar cap endavant i cap enrere) |
Mida de la peça de treball de columna transversal aplicable | Obertura mínima: 150 mm, profunditat 500 mm |
Mida de la secció de la peça de la biga de caixa aplicable | 300-1200mm (Cal substituir la soldadura del marc d'arc guia del feix de caixa) |
Longitud de peça aplicable | 4000-15000 mm |
Posició de soldadura de biga de caixa | Soldadura plana amb ranura en V |
Pressió de l'aire | 0.4-0.6Mpa (L'usuari ha d'equipar l'equip de biga de caixa de soldadura) |
Velocitat de moviment del pal | 240-2400 mm/min (segons l'alçada de l'angle de soldadura de la peça de treball, seleccioneu el diàmetre del fil de soldadura, seleccioneu el procés de soldadura adequat i determineu la velocitat de soldadura) |
Velocitat de retorn | 3 m/min |
Mida del fil de soldadura | φ4－φ5mm |
El pes del suport de la bobina de filferro | 50-250kg |
Màquina de recuperació de flux | 50 kg × 2 |

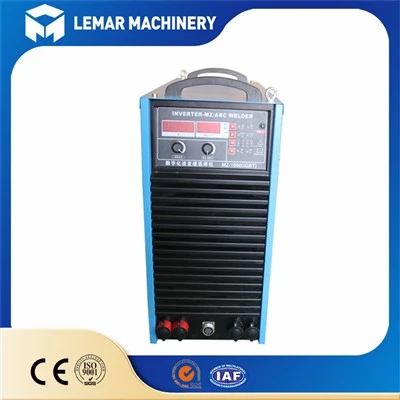

Capacitat total instal·lada | Potència del cos principal: 9,7 kW Potència de la màquina de soldadura: al voltant de 100 kVA×2 |
Poder | CA trifàsica 380V 50Hz |
Ambient de treball | Temperatura interior: 0 grau -45 grau , humitat relativa Menor o igual al 90% (sense condensació) |
Imatge del producte
Altres màquines de línia
Tall CNC per plasma
Muntatge de biga H
Allisador de brida de biga en H
Fresadora frontal
PMF
1.Q: Sou una fàbrica o una empresa comercial?
R: Som una fàbrica.
2. P: Quines són les vostres condicions de pagament?
R: Admetem T/T, L/C, Western Union i així successivament. També es poden rebre altres maneres després de la discussió i l'acord de les dues parts. Qualsevol altra pregunta posa't en contacte amb nosaltres directament!
3. P: Què tal la garantia?
R: Hi ha 12 mesos per a la garantia.
Tot i que la garantia no es fa responsable dels trencats per violència
4.Q: On es troba la vostra fàbrica? Com puc visitar-hi?
R: La nostra fàbrica es troba a Jiangsu Wuxi (al costat de Xangai), Xina. Podeu volar a l'aeroport de Xangai directament. Tots els nostres clients, des de casa o a l'estranger, són benvinguts a visitar-nos!
5.Q: A quins països heu exportat?
R: Hem exportat a l'Índia, Rússia, EUA, Regne Unit, Kuwait, Oman, Pakistan, Sud-àfrica, Bulgària, Egipte, Vietnam, etc.
6.Q: Com instal·lar la màquina?
R: Com és habitual, el nostre enginyer anirà a la vostra planta per instal·lar la màquina i formar els vostres treballadors després que les màquines arribin a la vostra planta. La majoria del temps, 1 dies d'enginyer 5-7 estan bé.
Si teniu enginyers i no necessiteu que anem, us podem enviar el dibuix de la base de la màquina, el dibuix elèctric i els documents manuals, cooperarem molt bé amb vosaltres.
7.Q: Podeu fer una màquina OEM?
A: Sí, podem. Un cop acabada la màquina, podem posar-hi la vostra etiqueta segons les vostres necessitats per ajudar-vos a obtenir més comandes noves.
Clients que ho necessiten, no dubteu a contactar amb nosaltres!
