Taula de soldadura modular de disseny de matrius de forats de 16 mm
Taula de soldadura modular de disseny de matrius de forats de 16 mmés un banc de treball de soldadura modular que inclou una matriu de forats de precisió amb una obertura de 16 mm com a característica principal del disseny. La seva taula està coberta amb forats estàndard de 16 mm disposats regularment a intervals estrictes (generalment 50 mm) i està equipat amb un conjunt complet d'accessoris dedicats de la sèrie de 16 mm (sistema D16).
Interpretació bàsica: representa la branca de "precisió" i "alta-densitat" de les taules de soldadura modulars. El sistema de 16 mm sacrifica part de la màxima capacitat de càrrega-a canvi d'una major precisió de posicionament, una disposició més densa dels punts de subjecció i accessoris més compactes.
No dubteu a contactar amb mi per a més detalls↓↓↓
Paràmetres dels productes
Especificació de productes
Característiques bàsiques
--Taula de soldadura modular de disseny de matrius de forats de 16 mm
◆ Disseny de matriu de forats de precisió:
◦ Diàmetre del forat: el diàmetre estàndard del forat és de 16 mm (amb toleràncies extremadament petites).
◦ Espaiat entre forats: l'espai estàndard comú de la quadrícula és de 50 mm x 50 mm. Els models de gamma superior-adopten una matriu de forats súper-densos de 25 mm x 25 mm, que ofereix una flexibilitat de subjecció inigualable.
◦ Mecanitzat d'alta-precisió: la tolerància posicional dels forats (normalment es requereix que sigui inferior o igual a 0,1 mm a tota la superfície de la taula) i la consistència dels diàmetres dels forats són extremadament altes, que és la pedra angular de la precisió de tot el sistema.
◆ Taula densa de -rigidesa alta:
◦ A causa del petit diàmetre del forat, la proporció de metall sòlid és més alta per a la mateixa mida de la taula, el que resulta en una excel·lent rigidesa local i retenció de la planitud de la taula, que és especialment adequada per suportar peces de precisió.

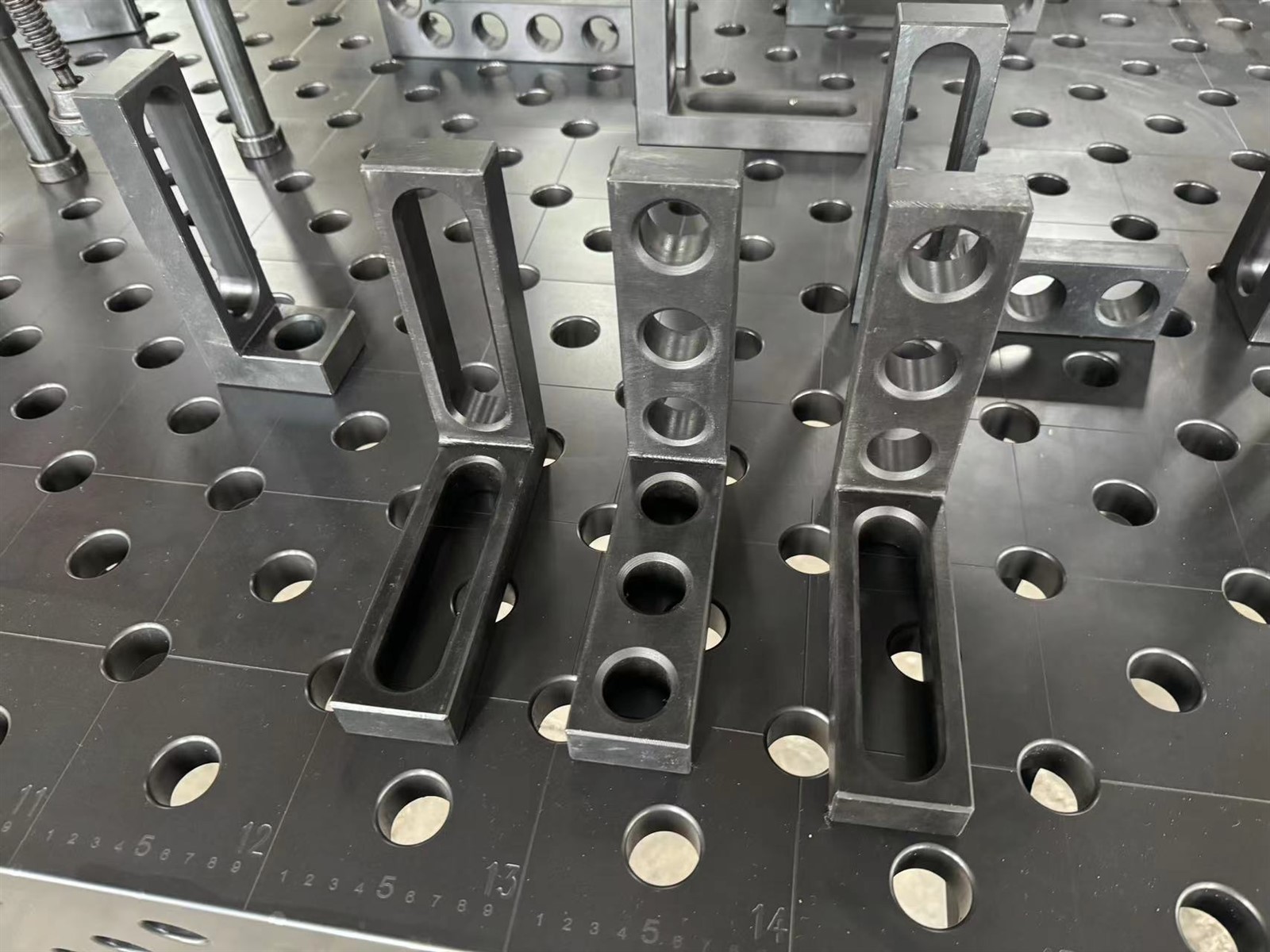

◆ Sistema d'accessoris de precisió:
◦ Tots els accessoris de suport, blocs de posicionament i columnes de suport estan dissenyats basant-se en la interfície de 16 mm (normalment utilitzant cargols de fixació M10 o M12).
◦ Els accessoris es caracteritzen per ser "petits, precisos i compactes". Per exemple, es poden operar i disposar en espais molt reduïts, per exemple, micro pinces ràpides, -pins de localització d'afinació fina, dispositius d'angle de vora-estret, etc.
◆ Alta precisió de posicionament:
◦ El petit diàmetre del forat significa un espai d'ajust més petit entre el cargol i la paret del forat, proporcionant un millor posicionament inicial.
◦ S'utilitzen àmpliament els sistemes de posicionament del capçal de bola-pastes, agulles càries o bola, que es poden inserir directament als forats per aconseguir un posicionament lliure de buit-precís (mentre que el sistema de 28 mm es basa més en l'aixecament lateral per eliminar els buits), amb una precisió de posicionament teòricament més alta (fins a ± 0,05 mm).
Aplicació de productes
Principals escenaris d'aplicació
Taula de soldadura modular de disseny de matrius de forats de 16 mmés una opció ideal per als camps següents:
• Soldadura de peces estructurals de precisió{0}}petites i mitjanes:
◦ Braços, articulacions i bases de robots industrials.
◦ Marcs i marcs d'equips automatitzats de precisió (com màquines de col·locació, màquines de prova).
◦ Suports per a-instruments òptics i equips mèdics d'alta gamma.
• Producció de precisió en -multi-varietat,-per lots petits:
◦ Els productes iteren ràpidament i requereixen eines per adaptar-se ràpidament als nous dissenys.
◦ Les peces de treball són complexes i requereixen punts de subjecció densos.
• R+D i producció de prototips:
◦ S'utilitza en centres d'R+D per verificar de manera ràpida i precisa els processos de muntatge del producte i el control de la deformació de la soldadura.
• Com a plataforma de mesura i muntatge:
◦ Els seus plans i matrius de forats d'alta-precisió la converteixen en una plataforma de referència de mesura ideal, que es pot utilitzar per a un pre-muntatge i inspecció precís de components.
Revisió del client
Certificació de producte
PMF
PMF
01. Quin és el termini de lliurament de les comandes?
02.Quins documents aporteu per a l'exportació?
03. Com puc fer una comanda?
04. Quins mètodes de pagament s'admeten?
Taula de soldadura modular de disseny de matrius de forats de 16 mmés una eina professional creada per a la precisió i la flexibilitat.
• No és una "versió més petita" de la taula de 28 mm, sinó una "versió optimitzada" d'una plataforma de precisió. La seva filosofia de disseny és: dins del rang de força suficient, perseguir una precisió extrema i una densitat de subjecció.
• Consell de selecció: quan el vostre requisit bàsic és "precisió per sobre de força", heu de donar prioritat al sistema de 16 mm. Si processeu principalment components d'alumini/acer que estan per sota de la mida mitjana (com ara una sola peça<200kg), have complex structures, and require strict tolerances, the 16mm system will be able to exert its maximum advantages, providing a fine control experience and precision performance far exceeding that of the 28mm system.
• És un dels equips emblemàtics per aconseguir una producció flexible i d'alta-qualitat en camps com ara la fabricació de precisió moderna, la robòtica i l'automatització. Per a les empreses compromeses a millorar la qualitat del producte i l'agilitat de producció, invertir en un sistema de soldadura modular de precisió de 16 mm és una opció estratègicament sàvia.
