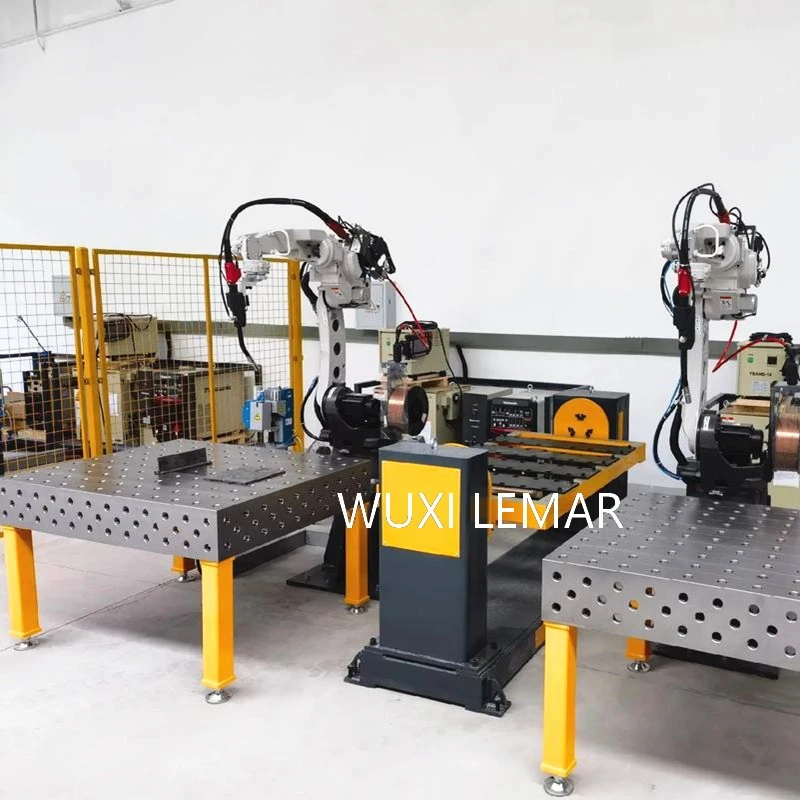

Taula de soldadura per a solució de soldadura robòtica

1. Tauleta d'alta-precisió:
◦ Material i estructura: generalment fet de ferro colat pesat, acer d'alta -duresa o aliatge d'alumini per garantir una rigidesa, planitud i estabilitat extremadament alta, per resistir la deformació tèrmica de la soldadura i les vibracions causades pel moviment del robot.
◦ Sistema de posicionament (nucli): la taula està coberta amb forats de posicionament estàndard disposats regularment (com els forats D28, D16 imperials o mètrics). Aquests forats es processen finament amb una precisió d'espai entre forats extremadament alta (normalment dins de ± 0,05 mm) i serveixen com a referència per a la posició de tots els accessoris.
2. Sistema de fixació modular:
◦ Aquesta és la part més valuosa de la taula de soldadura per a la solució de soldadura robòtica. Utilitzant els forats de posicionament de la taula, es poden instal·lar, combinar i desmuntar ràpidament diversos components de fixació estandarditzats, com ara:
■ Pinces/premses: Premeu la peça des de diferents direccions.
■ Col·locació de blocs/pins: determineu la posició precisa de la peça de treball.
■ Blocs de suport/planxes angulars: Suport la peça per evitar la deformació.
■ Blocs V-: s'utilitzen per subjectar peces de treball cilíndriques.
◦ Avantatges: quan es canvia de producció, només cal substituir o reordenar els components de l'aparell, sense tornar a fer tot l'eina, la qual cosa redueix molt el temps de preparació.

3. Interfície d'integració del sistema:
◦ Interfícies d'endoll ràpid-pneumàtic/elèctric: la taula de soldadura per a la solució de soldadura robòtica integra circuits i circuits d'aire per proporcionar energia i senyals per a accessoris i sensors pneumàtics.
◦ Comunicació amb robots: es pot connectar al sistema de control del robot per realitzar la subjecció/alliberament automàtic dels accessoris o transmetre senyals de peça de treball al lloc-.
◦ Enclavament de seguretat: integra panys de portes de seguretat, botons d'aturada d'emergència, etc., per garantir la seguretat operativa.
4. Evacuació de fums i consideracions de seguretat:
◦ La part inferior de la plataforma sovint es dissenya com una estructura buida o amb una ranura de recollida de fum, que es pot connectar directament al sistema central de purificació de fum per aspirar ràpidament el fum a prop del punt de soldadura i millorar l'entorn de treball.
◦ La superfície es pot tractar amb un recobriment anti-esquitxades per facilitar la neteja d'escòries i esquitxades de soldadura.
